6025/8025/10025/12025 Faserlaserschneidemaschine

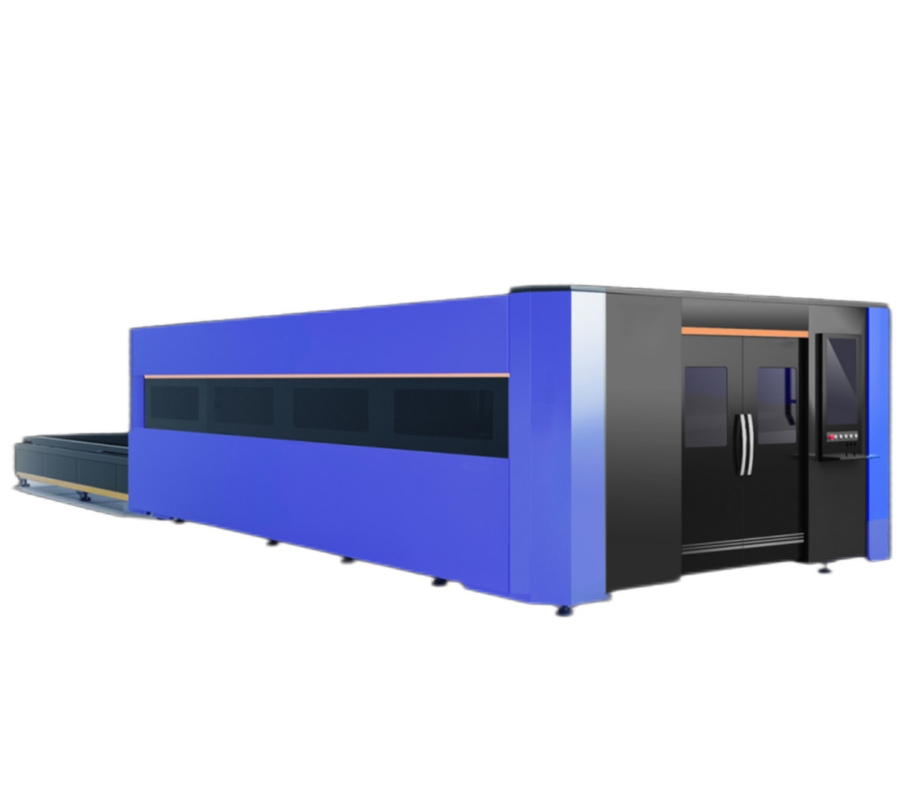

QA 6025/8025/10025/12025 Hochleistungs-Vollkapsel- und Wechseltisch-Faserlaserschneidmaschine

Überblick

Die Faserlaserschneidmaschine hat einen hochwertigen Strahl, hohe Zuverlässigkeit, guten optischen Modus, hohe Spitzenleistung, glatten Einschnitt, gute Rechtwinkligkeit. Es ist eine spezielle Schneidemaschine, die sich zum Schneiden und Stanzen von Edelstahl, Kohlenstoffstahl, Kupfer, Aluminium, Molybdän eignet. Die Schnittgeschwindigkeit und der Einschnitt sind beide auf hohem Niveau, das CYPCUT-Programm kann beliebige Grafiken und Texte verarbeiten, stabil laufen, gute Verarbeitungsqualität, hohe Effizienz, gute Präzision, einfache Bedienung, bequeme Wartung.

Spezifikation

Detaillierte Beschreibung aller Teile:

PRECITEC Autofokus-Laserschneidkopf

1000-fache Zuverlässigkeit im Einsatz: Der ProCutter 2.0 beeindruckt weltweit mit seiner hohen Leistung und Automatisierung. Seine Zuverlässigkeit und Belastbarkeit in Flachbett- und Rohrschneidsystemen wurde perfektioniert - bis zu einer maximalen Laserleistung von 30 kW.

Die Software passt die Fokussierlinse automatisch an, um automatisches
Perforieren und Schneiden von Platten mit
unterschiedlicher Dicke zu realisieren. Die Geschwindigkeit der automatischen Anpassung der Fokussierlinse ist zehnmal höher als die der manuellen Anpassung.

Größerer Einstellbereich

Einstellbereich -10 mm ~ +10 mm, Präzision 0,01 mm, geeignet für 0 ~ 20 mm verschiedene Arten von Platten.

Lange Lebensdauer

Kollimatorlinse und Fokussierlinse haben beide einen Wasserkühlkörper, der die Temperatur des Schneidkopfes reduziert, um die Lebensdauer des Schneidkopfes zu verlängern.

Super schweres geschweißtes Bett

Die industrielle Bettstruktur wird übernommen. Das Bett und das Portal werden bei hoher Temperatur abgeschreckt und angelassen, um Spannungen abzubauen.

Die Montageebene der Zahnstange und der Führungsschiene sowie die Befestigungslöcher werden in einem Arbeitsgang von einem hochpräzisen Bearbeitungszentrum in großem Maßstab geformt.

Die Genauigkeit muss innerhalb von 3 um liegen, was die Festigkeit der Werkzeugmaschine und die geometrische Genauigkeit gewährleistet.

Es wird durch schwere Stahlplatten geschweißt, die aktuelle Mainstream-Bettstruktur, hohe Stabilität;

Wirkungskraft-Glühbehandlung, hohe mechanische Festigkeit, nicht leicht zu verformen;

Verstärkungsrippen sind im Inneren des Bettes angeordnet, um die Festigkeit und Zugfestigkeit des Bettes zu erhöhen und Verformungen des Bettes wirksam zu vermeiden;

Das Gewicht des Bettes, die geringe Vibration der Maschine und die gute Stoßfestigkeit gewährleisten die Verbesserung der Schnittgenauigkeit.

Querträger

Die integrale Stahlform wird im Druckgussverfahren hergestellt und nach künstlicher Alterung und Lösungsglühen fertiggestellt, so dass die Integrität, Steifigkeit und Oberflächenqualität des Trägers sehr gut sind. Gleichzeitig hat es eine gute Zähigkeit und Duktilität. Es ist bequem für Hochgeschwindigkeitsbewegungen während der Verarbeitung.

Gleichzeitig hat es die Eigenschaften einer hohen Flexibilität und kann das Hochgeschwindigkeitsschneiden verschiedener Arten von Zeichnungen unter der Bedingung der Einhaltung der Genauigkeit realisieren. Lassen Sie die Ausrüstung eine höhere Betriebsgeschwindigkeit und höhere Präzision haben.

20000W Raycus Faserlaserquelle

Weltberühmte Marke

TXT-Laserschneidmaschine TXT-GH-EX-Serie Hochleistungs-Faserlaser von Raycus. Leistungsstarke Schneidfähigkeit mit Edelstahl, Aluminium und anderen Metallmaterialien, die Schnittdicke beträgt bis zu 40 mm.

Lange Lebensdauer

Der weltweit führende Raycus-Laser hat eine stabile Leistung, die Lebensdauer kann 100000 Stunden erreichen, und die Gesamtqualität der Ausrüstung kann sicher garantiert werden.

Stabile Schneidleistung

Die Faserlaserquelle kann eine ausgezeichnete Strahlqualität, feinere Schnittlinien, höhere Arbeitseffizienz und eine bessere Bearbeitungsqualität erzeugen. Eine vollständig geschlossene Umgebung mit konstanter Temperatur sorgt dafür, dass die Laserquelle effektiver arbeitet, um den stabilen Betrieb zu gewährleisten.

Steuerungssystem-Anzeige

FSCUT8000 ist ein EtherCAT-Bussystem, das für Ultrahochleistungs-Faserlaser über 8 kW entwickelt wurde und sich durch sofortigen Service, einfache Installation und Einstellung sowie umfassende Lösungsfunktionen auszeichnet. Es unterstützt Anpassungs-, Automatisierungs- und Informatisierungslösungen und ist das führende EtherCAT-Laserschneidsteuerungssystem auf dem Markt.

Mehrere Durchstichlösungen für Metallbleche unterschiedlicher Dicke; Entfernung von Durchstichschlacke; Vibrationsunterdrückung; Gasregelung im geschlossenen Regelkreis; separate Schichttechnik für das Schneiden großer, mittlerer und kleiner Konturen, alles zur Erweiterung Ihrer Maschinenproduktionskapazität.

Vorteil

1) Hohe Präzision: präzises Schneiden für verschiedene Präzisionsteile, Kunsthandwerk.
2) Schnelle Geschwindigkeit: 100-mal höher als beim linearen Schneiden
3) Kleine wärmebeeinflusste Zone, gute Dimensionsstabilität. Flacher und ansehnlicher Laserschlitz, ohne späteren Prozess
4) Hohes Leistungs-/Preisverhältnis: Der Preis beträgt nur 1/8 der ähnlichen CO2-Laserschneidmaschine und 2/5 des äquivalenten NC-Stanzens
5) Geringe Nutzungskosten: nur 2 USD pro Stunde, was 1/8-1/10 der ähnlichen CO2-Laserschneidmaschine (22-35 USD pro Stunde) entspricht
6) Geringe Folgekosten für die Wartung: nur 1/10-1/15 der ähnlichen CO2-Laserschneidmaschine und 1/3-1/4 des äquivalenten NC-Stanzens
7) Stabile Leistung: Als ausgereiftes Lasergerät eignet sich die YAG-Laserschneidmaschine für die meisten Metallherstellungs- und -verarbeitungsindustrien
8) Stahlplatten-Qualitätsschnittdicke: 0,1 mm - 12 mm

Anwendungen

Küchenutensilien, Sägeblatt, mechanische Teile, elektrische Gerätekomponenten, Elektroschrank, Textilmaschinen, Werbetafel, Automobil, Kochutensilien, Hardware, Kunsthandwerk, Brillengestell, Ohrringe und Ringe, Werbewörter und -buchstaben, Schmuck, U-Bahn-Teile, Haushaltsgeräte, Elektrogeräte, Präzisionskomponenten
Werkzeuge, Geschenke und Kunsthandwerk, ultrafeine Konturen, filigrane Strukturkomponenten, Getriebekomponenten
Reibahle, Mobiltelefongehäuse, Luftfahrt

Schneideproben
