Fahrzeug-Sensor-Laser-Zutatmaschine

Fahrzeug-Sensor-Laser-Zutatmaschine

Distription

Die Laser-Widerstandzutatmaschine wird besonders für die Industrie des Dickfilmstromkreises und des Dünnfilmstromkreises entwickelt und produziert. Die Quellzutaten (Widerstandanpassung) und die aktive Zutat (Stromkreisfunktionsanpassung) werden hauptsächlich für die Hochpräzisionszutaten von Dünnfilm, Dickschicht-, hybride integrierte Schaltungen und verschiedenen elektronischen die Module benutzt und beziehen die folgenden Industrien mit ein:

Der Laser-Widerstand, der die Maschinen produziert werden von unserer Firma trimmt, werden unabhängig vom Kernmaßkontrollsystem, vom Software-System, vom etc. entwickelt und alle unabhängigen Rechte am geistigen Eigentum haben, die Kunden mit umfassenden Laser-Widerstandzutat-Anwendungslösungen versehen können.

Ausrüstungsmodell und -leistung

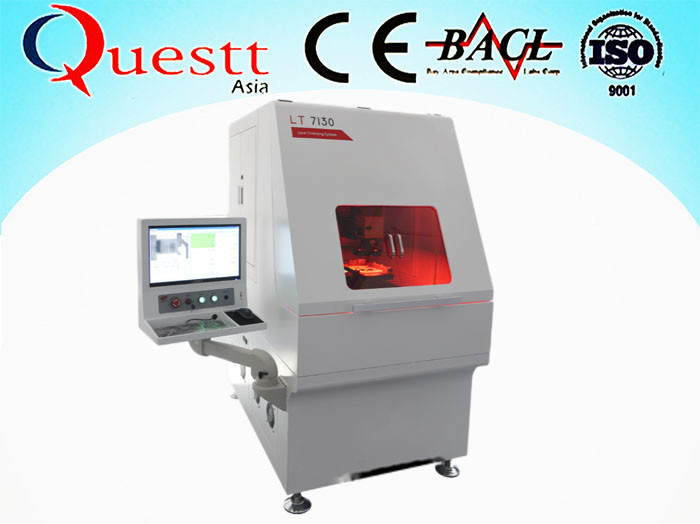

Laser-Widerstandzutatmaschine der Reihe LT7 ist eine Spitzenkonfigurationsart Laser-Widerstandzutatmaschine

Produkte der Reihe LT7 nehmen modernen speziellen Laser für Laser-Widerstandzutat an.

Hohe Präzision der Widerstandanpassung

• Die ganze Maschine hat hohe Widerstandanpassungsgenauigkeit, und die Widerstandanpassungsgenauigkeit ist konsequent und der Ertrag ist hoch.
• lLT7 benutzt einen speziellen Laser für Laser-Widerstandzutat, die ein Laserstrahl mit Qualität des hohen Strahls und extrem Feinlinienbreite versieht, und die Laser-Wärmetönung ist klein.
• lUnique Präzisionssteuermodus, eigene variable GeschwindigkeitsBergtechnik.
• Lavielzahl von Widerstand-justierenden Messer-artigen Schnittfunktionen.

Schnelle Widerstandanpassung

• Die Software hat die Funktion der Grobeinstellungs- und Feineinstellungseinstellung, die das proportionale Verhältnis zwischen Grobeinstellung und Feineinstellung entsprechend den Eigenschaften des Widerstands einstellen kann, der effektiv die Widerstandanpassungsgeschwindigkeit unter der Voraussetzung der Gewährleistung der Genauigkeit verbessert.
• LHighgeschwindigkeitsmaßzeit, ist einzelne Maßzeit nur 25us.
• LHighpräzisionsschritt-undwiederholungsmechanismus: unter Verwendung einer Linearmotorplattform sind die bewegliche Geschwindigkeit und die Beschleunigung schnell; sie kann Einzykluswiderstandanpassung von mehrfachen Einheitsstromkreisen verwirklichen.
• LHighgeschwindigkeitssonden-Brettaufzug: verbessern Sie effektiv die Verarbeitungsleistungsfähigkeit bei zyklischer Widerstandanpassung von mehrfachen Einheitsstromkreisen.

Starke Funktion

• lWith die starke Software-Programmierungsfunktion in der Industrie, kann sich es verschiedener Widerstandanpassung und Funktionsanpassung von elektronischen Modulen anpassen und verwirklicht leicht den speziellen Bedarf von Kunden und von hoher Selbsttätigkeit.
• Lin-Zusatz zum grundlegenden Widerstand und zur Spannungsmessung, mit externen speziellen Modulen, das Maßsignal kann gegenwärtig, Frequenz, Umstellung und andere Signale sein.
• L programmatische Steuerung von Laser-Macht, von der Bewegung, vom Messbereich, von etc. kann verwirklicht werden.
• lProbe Z-Achse, automatische Motorsteuerungsbewegung der Laser-Fokusc$z-achse, programmierbar.
• lPowerful Datenbankfunktion, das gesamte Produktionsverfahren ist notiert und nachweisbar.
• lThe warnende Funktion von unqualifizierten Produkten kann effektiv verhindern, dass unqualifizierte Produkte in den folgenden Prozess fließen.
• lThe Positionierungskoordinaten werden in der Realzeit durch das Bild erhalten, das einfach zu benützen ist und die Positionierungsgenauigkeit des Produktes verbessert.

Hohe Zuverlässigkeit und Stabilität

• Die Kernkomponenten werden importiert, um die Qualität sicherzustellen
• lUsing spezieller Granitsockel: Er kann die Trägheitserschütterung effektiv verringern, die durch den Anfang, den Halt und die Beschleunigung des Werktischs verursacht wird; gleichzeitig kann er die Stabilität der Temperatur der Maschine beibehalten.

Niedriger Betrieb und Instandhaltungskosten

• Hohe Leistungsfähigkeit, niedriger Energieverbrauch und Kosteneinsparung

Die elektrooptische Umwandlungs-Leistungsfähigkeit Lasers erreicht 25%, und die tägliche Leistungsaufnahme des Durchschnittes ist kleiner, als 10 Grad, das 1/10 der traditionellen Taschenlampe ist, Festkörperlaser pumpten. Langfristiger Gebrauch kann Benutzer retten viel Energieaufwand, Kohlendioxidemissionen, lange Nutzungsdauer, Hochleistung Stall und wartungsfreies zu verringern und Stillstandszeit verringern.

Laser-Trimmerlösung

Das Prinzip der Laser-Widerstandzutat ist, ein Laserstrahl sehr fein zu verwenden, um die starken und dünnen Schichtwiderstände zu schlagen und verwirklicht den Ausschnitt von Stromkreisen des starken und Dünnfilms, indem es den Widerstandkörper verdunstet. Die Laserstrahlschnitte die starken und dünnen Schichtwiderstände entsprechend dem Programm bestimmten durch den Computer vor und ändern den Widerstandswert der Widerstände, indem sie die geometrischen Formen der starken und dünnen Schichtwiderstände änderten. Während der Laser-Schneidvorgang weiterkommt, überwacht der Realzeitmaßstromkreis die Änderungen in den Widerstandswerten der starken und dünnen Schichtwiderstände in der Realzeit, und die Widerstandswerte der starken und dünnen Schichtwiderstände nähern ständig sich dem Zielwiderstandswert. Das heißt, wird der Laser-Widerstandzutatprozeß verwirklicht.

Wenn der starke Schichtwiderstand im elektronischen Modul benutzt wird, kann die Funktionsänderung des elektronischen Moduls verwirklicht werden, indem man die Widerstandänderung damit das Ausgangssignal der elektronischen Änderungen des Moduls auch justiert.

Laser-Widerstandzutat ändert die leitfähige Querschnittsfläche und die leitfähige Länge des Widerstandkörpers und kann den Widerstandkörper unterhalb des Zielwiderstandswerts zur erforderlichen Genauigkeitsstrecke trimmen.

Hauptkonfiguration von einem Einzelgeräte

Technischer Parameter

System 1.Laser

• lLaser Wellenlänge: 1064nm
• lAverage Laser-Energie: 6W@10KHZ (TEM00)
• lTypical Spotgröße: 30-40µm
• lFocus Modus: Computerprogrammsteuerung

2. Laserstrahlnavigationsanlage

• lLaser Abtastbereich: 60mm x 60mm
• lRepeat, das Genauigkeit in Position bringt: 2.5µm
• lLaser strahlen Bewegungsentschließung: 1µm
• lMaximum Abtastgeschwindigkeit: 7000mm/s
• lPositioning Methode: programmierbare Positionierung oder automatische Positionierung der Bilderkennung

3. Bildüberwachungssystem

• lMonitoring Methode: Laserkoaxialüberwachung
• lProprietary Technologie: achromatische Technologie, Laser und Darstellungsdeckung innerhalb des Formats
• lMonitoring Blickfeld: 4-6mm (Diagonale)
• lLighting Quelle: LED-Beleuchtung

4. Messverfahren

• lResistance Messverfahren: fügen Sie gegenwärtig hinzu, um Spannung zu messen

4es-adrig System, ZweidrahtsystemComputerprogrammsteuerung

• lResistance Maßmodus: Dreigeschwindigkeitsmoduseinstellung, programmierbare Steuerung
• lResistance Messbereich: 0.1Ω-100MΩ (Entschließung 16bit)
• lResistance Maßgenauigkeit:

0.1Ω< Rx="">

100Ω< Rx="">

100KΩ< Rx="">

• L Widerstandmaßgeschwindigkeit: 25µs
• lDC-Spannungsentschließung: 0.16µV (unter kompletter Bedingung 10mV)
• lProbe Brett: 48PIN, jede mögliche Definition, die mit ESI kompatibel ist, importierte Ausrüstung
• lProbe Brettbewegung: Computerprogrammsteuerung
• lVoltage Messbereich: Entschließung ±100mV~ ±10V 16bit (andere Strecken sind optional)

5. Computer und Software-Systeme

• das programmierbare lSoftware, kann Selbsttätigkeit flexibel verwirklichen, Widerstandanpassung und Stromkreisfunktionsanpassung treffen
• lDatabase Funktion, alle Widerstandanpassungsdaten kann zur Datenbank für Lagerung, mit guter Nachweisbarkeit geschrieben werden
• lThe Widerstand kann durch manuelle Einzelchipsteuerung gesteuert werden, und er kann durch ununterbrochene Matrix (ununterbrochene Chipverarbeitung) auch automatisch justiert werden
• lAccurate Widerstandanpassung kann durchgeführt werden, indem man die Laser-Punktwiderstand-Anpassungsmethode einstellt
• lAccording zum Unterschied des Anfangswiderstandswerts, können verschiedene Widerstandanpassungsparameter festgelegt werden, um Widerstandanpassung durchzuführen

6. mechanisches Bewegungssystem der Schritt-und-Wiederholung

• lMovement Modus: Linearmotorbewegungssystem
• lMotion Strecke: 300mm*300mm
• lMaximum keramische Substratgröße: 150mm*150mm
• lMotion Entschließung: 1µm
• lRepeat Genauigkeit: ±1µm
• lPositioning Genauigkeit: ±10µm
• lMaximum Geschwindigkeit: 1000mm/s (keine Last)
• lMotion Beschleunigung: 1.5G

7. Andere technische Indikatoren

• lCooling Methode: Luftkühlung
• lPower Versorgungsspannung: Luftdruck Wechselstrom-220V: <0>

FAQ

1. Q: Können Sie Überseedienstleistungen erbringen?

: Ingenieure können übersee dienen.

2. Q: Wie man die Maschine benutzt?

: Bevor wir Ihnen die Verpackmaschine schicken, installieren wir sie und prüfen sie und verpacken dann das ganze Gerät in einer Holzkiste, also tun Sie n't müssen es wieder installieren,

3. Q: Test, der vor Versand verpackt?

: wir werden sicher 100% der experimentellen Testmaschine sind normal ohne Probleme.

4. Q: Was ist der Garantiezeitraum?

: Ein Jahr und Service des ganzen Lebens anbieten.

5. Q: Was ist die Zahlungsbedingung?

: L/C oder TT.

6. Q: Was ist die Lieferfrist?

: 15-20 Tage, nachdem die Ablagerung empfangen worden ist. Kontakt: 7 * 24 Stunden Online-Service, wenn Sie andere Materialien/Produkte verpacken oder irgendwelche Fragen über die Verpackmaschine haben müssen, fühlen bitte sich frei, mich zu emailen oder uns anzurufen.
