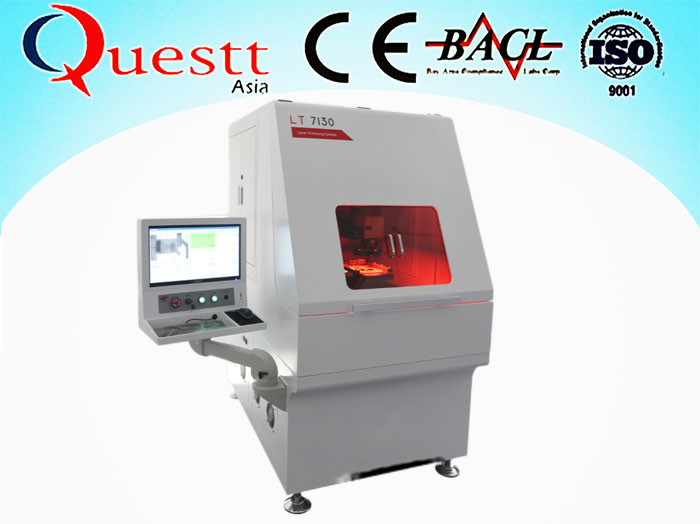

5-W-Laser-Trimmmaschine für Automobilsensoren

1.Zusammenfassung

Die Laser-Widerstands-Trimmmaschine von Wuhan Questt ASIA Technology Co., Ltd. wurde speziell für die Dickschicht- und Dünnschicht-Schaltungsindustrie entwickelt und hergestellt.

Quellentrimmen (Widerstandseinstellung) und aktives Trimmen (Schaltungsfunktionseinstellung) werden hauptsächlich zum hochpräzisen Trimmen von Dünnschicht-, Dickschicht-, Hybrid-ICs und verschiedenen elektronischen Modulen verwendet, an denen die folgenden Branchen beteiligt sind:

ll Automobilelektronik

ll Sensoren

ll Kommunikationselektronik

ll Militärindustrie ist in der wissenschaftlichen Forschung

ll Medizin

ll Industrieelektronik

ll Luft- und Raumfahrt

2.Gerätemodell und Leistung

Hohe Präzision der Widerstandseinstellung

• Die gesamte Maschine hat eine hohe Genauigkeit der Widerstandseinstellung, und die Genauigkeit der Widerstandseinstellung ist konsistent und die Ausbeute ist hoch.
• lLT7 verwendet einen speziellen Laser zum Trimmen des Laserwiderstands, der einen Laserstrahl mit hoher Strahlqualität und extrem feiner Linienbreite liefert, und der Laserwärmeeffekt ist gering.
• lEinzigartiger Präzisionssteuerungsmodus, proprietäre Bergbautechnologie mit variabler Geschwindigkeit.
• lEine Vielzahl von widerstandsregulierenden Messerschneidefunktionen.

Schnelle Widerstandseinstellung

• Die Software verfügt über die Funktion der Grob- und Feineinstellung, mit der das proportionale Verhältnis zwischen Grob- und Feineinstellung entsprechend den Eigenschaften des Widerstands eingestellt werden kann, wodurch die Geschwindigkeit der Widerstandseinstellung unter der Prämisse der Gewährleistung der Genauigkeit effektiv verbessert wird.
• lHochgeschwindigkeitsmesszeit, einzelne Messzeit beträgt nur 25 us.
• lHochpräziser Step-and-Repeat-Mechanismus: Durch die Verwendung einer Linearmotorplattform sind die Bewegungsgeschwindigkeit und Beschleunigung schnell;Es kann eine Ein-Zyklus-Widerstandseinstellung mehrerer Einheitsschaltungen realisieren.
• lHochgeschwindigkeits-Anheben der Sondenplatine: Verbessern Sie effektiv die Verarbeitungseffizienz bei der zyklischen Widerstandseinstellung von Schaltkreisen mit mehreren Einheiten.

Starke Funktion

• lMit der leistungsstarken Software-Programmierfunktion in der Industrie kann es sich an verschiedene Widerstandseinstellungen und Funktionseinstellungen elektronischer Module anpassen und die speziellen Bedürfnisse der Kunden und den hohen automatischen Betrieb problemlos realisieren.
• lZusätzlich zur einfachen Widerstands- und Spannungsmessung kann das Messsignal mit externen Spezialmodulen Strom, Frequenz, Inversion und andere Signale sein.
• l Programmgesteuerte automatische Steuerung von Laserleistung, Bewegung, Messbereich usw. kann realisiert werden.
• lProbe Z-Achse, Laserfokus Z-Achse automatische Motorsteuerung, programmierbar.
• lLeistungsstarke Datenbankfunktion, der gesamte Produktionsprozess wird aufgezeichnet und ist nachvollziehbar.
• lDie Warnfunktion unqualifizierter Produkte kann wirksam verhindern, dass unqualifizierte Produkte in den nächsten Prozess fließen.
• lDie Positionierungskoordinaten werden in Echtzeit durch das Bild erhalten, was einfach zu bedienen ist und die Positionierungsgenauigkeit des Produkts verbessert.

Hohe Zuverlässigkeit und Stabilität

• Die Kernkomponenten werden importiert, um die Qualität sicherzustellen
• l Unter Verwendung eines speziellen Granitsockels: Er kann die Trägheitsvibrationen, die durch das Starten, Stoppen und Beschleunigen der Werkbank verursacht werden, effektiv reduzieren;Gleichzeitig kann es die Stabilität der Temperatur der Maschine aufrechterhalten.

Niedrige Betriebs- und Wartungskosten

• Hohe Effizienz, geringer Energieverbrauch und Kosteneinsparung

Die elektrooptische Umwandlungseffizienz des Lasers erreicht 25 %, und der durchschnittliche tägliche Stromverbrauch beträgt weniger als 10 Grad, was 1/10 des herkömmlichen blitzlampengepumpten Festkörperlasers entspricht.Langfristiger Einsatz kann Benutzern viel Energie sparen, CO2-Emissionen reduzieren, lange Lebensdauer, hohe Leistung, stabil und wartungsfrei, wodurch Ausfallzeiten reduziert werden.

3.Lösung für Lasertrimmer

Das Prinzip des Laserwiderstandstrimmens

Das Prinzip des Laserwiderstandstrimmens besteht darin, einen sehr feinen Laserstrahl zu verwenden, um die Dick- und Dünnschichtwiderstände zu treffen, und das Schneiden von Dick- und Dünnschichtschaltungen durch Verdampfen des Widerstandskörpers zu realisieren.Der Laserstrahl schneidet die Dick- und Dünnschichtwiderstände gemäß dem vom Computer vorgegebenen Programm und ändert den Widerstandswert der Widerstände, indem er die geometrischen Formen der Dick- und Dünnschichtwiderstände ändert.Während der Laserschneidprozess fortschreitet, überwacht die Echtzeitmessschaltung die Änderungen der Widerstandswerte der Dick- und Dünnschichtwiderstände in Echtzeit, und die Widerstandswerte der Dick- und Dünnschichtwiderstände nähern sich ständig dem Zielwiderstandswert.Das heißt, der Laserwiderstandstrimmprozess wird realisiert.

Bei Verwendung des Dickschichtwiderstands im Elektronikmodul kann die Funktionsänderung des Elektronikmoduls dadurch realisiert werden, dass die Widerstandsänderung so angepasst wird, dass sich auch das Ausgangssignal des Elektronikmoduls ändert.

Ausstattungsskizze (je nach Objekt)

(1)．Lasersystem

Es wird zum Schneiden von Dick- und Dünnschichtwiderständen verwendet und ist ein "leichtes Messer" zum Schneiden von Widerständen.Diese Maschine verwendet einen fortschrittlichen Speziallaser zur Laserwiderstandseinstellung mit guter Strahlqualität, hoher Spitzenleistung und ausgezeichneter Schnittqualität.Klein und kompakt, luftgekühlt, mit hoher Effizienz und Zuverlässigkeit, die bei anderen Lasern nicht zu finden ist.Die Pumpquelle, der Kristall, der Q-Schalter usw. des Kerngeräts werden alle importiert.

Speziallaser zum Laserwiderstandstrimmen

(2)．Laserstrahlpositionierungssystem

Es wird verwendet, um die Positionierung des Laserstrahls und die Steuerung der Bewegungsbahn (Schneidbahn) zu realisieren.Präzisionsgalvanometersystem annehmen.Steuert die Position des Strahls in X- und Y-Richtung.Verkürzen Sie die Strahlpositionierungszeit und die Trimmzeit, hohe Arbeitseffizienz, hohe Geschwindigkeit und hohe Präzision.

Präzisions-Galvo

(3)．CCD-Bildpositionierungssystem

Abbildungssystem mit dedizierter Linse und CCD.Die Laser-Koaxial-Bildgebungstechnologie wird verwendet, um sicherzustellen, dass sich der Laserzielpunkt und der Bildgebungszielpunkt innerhalb des Laserabtastbereichs überlappen.

Importierte Bilderkennungssoftware wird verwendet, um eine automatische Bildpositionierung durch Bildabgleich zu erreichen.

(4)．Mechanische Step-and-Repeat-Bewegungsplattform

Das importierte Präzisions-Linearmotorsystem wird übernommen und das Gitterlineal wird im geschlossenen Regelkreis gesteuert.Die Bewegungspräzision ist hoch und die Geschwindigkeit schnell, was die Bewegungsbeschleunigung erheblich verbessert.Es kann ein bequemes Laden und Entladen sowie eine zyklische Hochgeschwindigkeitswiderstandseinstellung von mehreren Einheitsschaltungen realisieren, was die Produktionseffizienz erheblich verbessert.Verfügt über hohe Geschwindigkeit und hohe Präzision.

(5)．Messsystem

Die Widerstandsmessung verwendet die Methode des Vierleitersystems plus Strommessung und Spannungsmessung.Es verfügt über mehrere hochpräzise Konstantstromquellen, und der entsprechende Bereich jedes Widerstands kann automatisch angepasst werden, um die beste Messgenauigkeit zu erzielen.Bei der Widerstandsmessung werden im Allgemeinen folgende Sonden verwendet Zur Messung werden spezielle Sonden für das Platinenlöten verwendet.Das Messsystem kann durch eine externe Standard-Widerstandsplatine automatisch kalibriert werden.Optionale GPIB-Schnittstelle für externe Gerätesteuerung oder -messung.

Der Funktionsabgleich des elektronischen Moduls bietet in der Regel spezielle Sondenmessverfahren für Produkteigenschaften.

(6)．Laserfokussierungssystem

Die Laserbrennweite wird direkt vom Computer gesteuert.Durch Setzen des Brennweiten-Nullpunktes und Eingabe der Werkstückdicke kann der Fokus automatisch realisiert werden.Diese Funktion kann die Widerstandseinstellung verschiedener Arten von Dickschichtwiderstandsprodukten realisieren, was den Anwendungsbereich und die Effizienz der Laser-Widerstandseinstellungsmaschine verbessert.

(7)．Sondenbewegung

Die Bewegung der Sonde wird durch einen Hochgeschwindigkeitsmotor gesteuert, die Laufstrecke kann beliebig eingestellt werden und die Programmiersteuerungsfunktion kann realisiert werden.

(8)．Softwaresystem

· Leistungsstarke Anwendungssoftware basierend auf der WINDOWS-Plattform.

·Mit der leistungsstarken Software-Programmierfunktion in der Industrie kann es sich an verschiedene Widerstandseinstellungen und Funktionseinstellungen von elektronischen Modulen anpassen und die speziellen Bedürfnisse von Kunden und einen hohen automatischen Betrieb problemlos realisieren.

·Leistungsstarke Datenbankfunktion, der gesamte Produktionsprozess wird aufgezeichnet und ist nachvollziehbar.

·Die Software von unqualifizierten Produkten ändert die Farbe und hebt die Aufforderungsfunktion hervor, die effektiv verhindern kann, dass unqualifizierte Produkte in den nächsten Prozess fließen.

·Die Positionierungskoordinaten werden in Echtzeit durch das Bild erhalten, was einfach zu bedienen ist und die Positionierungsgenauigkeit des Produkts verbessert.

·Die Multifunktionsmessplattform kann durch Programmierung realisiert werden und hat die Funktion der Widerstandsmessung und -sortierung.

4.Hauptkonfiguration eines einzelnen Geräts

4.Technische Parameter

1．Lasersystem

• l Laserwellenlänge: 1064 nm
• l Durchschnittliche Laserleistung: 6W@10KHZ (TEM00)
• l Typische Punktgröße: 30-40 µm
• l Fokusmodus: Computerprogrammsteuerung

2. Laserstrahl-Positionierungssystem

• l Laserscanbereich: 60 mm x 60 mm
• l Positioniergenauigkeit wiederholen: 2,5 µm
• l Bewegungsauflösung des Laserstrahls: 1 µm
• l Maximale Scangeschwindigkeit: 7000 mm/s
• l Positionierungsmethode: programmierbare Positionierung oder automatische Positionierung durch Bilderkennung

3. Bildüberwachungssystem

• l Überwachungsmethode: Laser-Koaxialüberwachung
• l Proprietäre Technologie: Achromatische Technologie, Laser und Bebilderung überschneiden sich innerhalb des Formats
• l Überwachungssichtfeld: 4-6 mm (diagonal)
• l Lichtquelle: LED-Beleuchtung

4. Messsystem

• l Widerstandsmessverfahren: Fügen Sie Strom hinzu, um die Spannung zu messen

Vier-Draht-System, Zwei-Draht-System Computerprogrammsteuerung

• l Widerstandsmessmodus: Dreigeschwindigkeitsmoduseinstellung, programmierbare Steuerung
• l Widerstandsmessbereich: 0,1 Ω-100 MΩ (16-Bit-Auflösung)
• l Genauigkeit der Widerstandsmessung:

0,1 Ω < Rx < 100 Ω ±0,02 % + 0,5 % / Rx

100 Ω < Rx < 100 kΩ ± 0,02 %

100 kΩ< Rx < 100 MΩ ±0,02 % + 0,05 % * Rx

• l Geschwindigkeit der Widerstandsmessung: 25 µs
• l DC-Spannungsauflösung: 0,16 µV (unter 10-mV-Vollausschlagbedingung)
• l Sondenplatine: 48PIN, beliebige Definition, kompatibel mit ESI-importierten Geräten
• l Bewegung der Sondenplatine: Computerprogrammsteuerung
• l Spannungsmessbereich: ±100mV~ ±10V 16bit Auflösung (andere Bereiche sind optional)

5. Computer und Softwaresysteme

• l Software programmierbar, kann den automatischen Betrieb flexibel realisieren, Widerstandsanpassung und Schaltungsfunktionsanpassung treffen
• l Datenbankfunktion, alle Widerstandseinstellungsdaten können zur Speicherung in die Datenbank geschrieben werden, mit guter Rückverfolgbarkeit
• l Der Widerstand kann durch manuelle Einzelchipsteuerung gesteuert werden und kann auch automatisch durch kontinuierliche Matrix (kontinuierliche Chipverarbeitung) eingestellt werden.
• l Eine genaue Widerstandseinstellung kann durch Einstellen der Laserpunkt-Widerstandseinstellungsmethode durchgeführt werden
• l Entsprechend der Differenz des anfänglichen Widerstandswerts können verschiedene Widerstandsanpassungsparameter ausgewählt werden, um die Widerstandsanpassung durchzuführen

6. Mechanisches Step-and-Repeat-Bewegungssystem

• l Bewegungsmodus: Linearmotor-Bewegungssystem
• l Bewegungsbereich: 300 mm * 300 mm
• l Maximale Keramiksubstratgröße: 150 mm * 150 mm
• l Bewegungsauflösung: 1 µm
• l Wiederholgenauigkeit: ±1µm
• l Positioniergenauigkeit: ±10 µm
• l Höchstgeschwindigkeit: 1000 mm/s (ohne Last)
• l Bewegungsbeschleunigung: 1,5 G

7. Andere technische Indikatoren

• l Kühlmethode: Luftkühlung
• l Versorgungsspannung: 220 V AC Luftdruck: <0,4 MPa Leistungsaufnahme der gesamten Maschine: 2500 W
